SmartOTDR™ 100A/B 系列光时域反射仪

收藏
商品说明

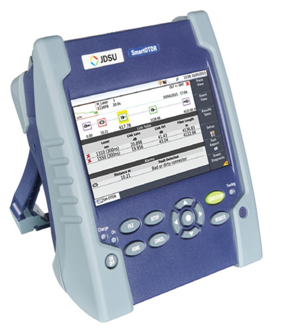

   轻巧紧凑的 SmartOTDR 拥有量身定制的 OTDR 界面,并能实现任何技术人员都能理解的自动分析,可加快并优化城域网和接入网的现场测试。image.png

优势

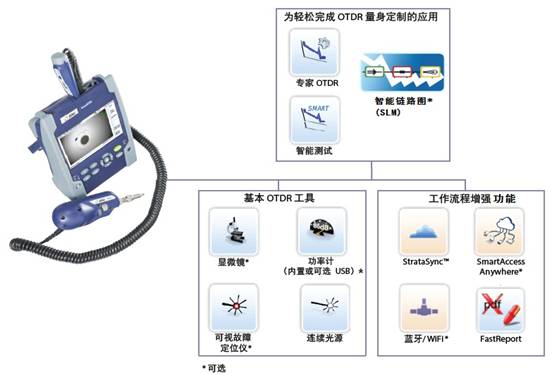

l  将所有基本光纤测试集成到一台搭配可视故障定位仪(VFL)、2019av免费光功率计(OPM)和P5000i 显微镜选件的手持式设备中。

l  借助智能链路图(SLM)选件可简化 OTDR 分析。

l  可在现场轻松升级。

l  可自动完成测试,并生成客观的通过/失败结果。

l  借助强大的网络连接选件可随时随地提高工作效率。

特性

l  提供单波长/双波长/三波长版本,分别具备 1310、2019av免费1550和在线1625 nm或1650nm波长

l  轻巧、2019av免费紧凑的免提式设计,搭载 5 英寸高清晰室外触摸屏

l  集成式连续波光源

l  PON 优化功能,可穿透测试 1x128 分路器

l  可选内置PON/XG-PON 功率计,1490/1550/1578 nm

l  自动光纤检查和宏弯探测通过/失败分析软件

l  通过 USB、2019av免费蓝牙/WiFi 选件实现 3G/4G 连接

l  3 年保修

l  电池续航时间长达一天



借助 SmartOTDR,通用设置配置或自定义的设置配置可避免设置错误,并保持结果的一致性。一触式操作和单一结果窗口可确保轻松快捷地进行测量,同时可靠的无线连接选项可随时随地提高工作效率。

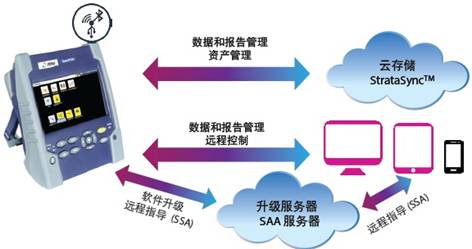

强大的连接

    多个连接选件(通过 USB 和可选的蓝牙/WiFi 进行 3G/4G 智能手机连接)可实现远程控制,并可与平板电脑、2019av免费智能手机和计算机来往传输数据及工作指令。SmartOTDR 可实时快速解决现场问题,可选的 SmartAccess Anywhere (SAA) 可在云中开辟一条隧道,使技术人员能够远程访问和操作仪器。SmartOTDR 与各种各样的云服务器 (WebDAV 服务提供商)兼容,还可使用自带的 FastReport .pdf 报告生成功能即时共享测量报告。

SmartOTDR 包括为期一年的资产、2019av免费配置和测试数据管理云 StrataSync™ 功能试用,可确保所有仪器均安装了最新的软件和选件。

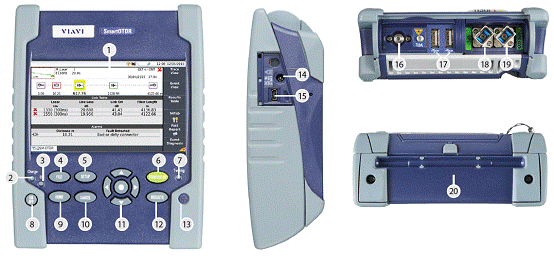

1.5英寸高可视电容性触摸显示屏

11.方向和验证键

2.充电指示灯

12.结果页(Results)

3.开机指示灯

13.扬声器

4.文件菜单(FILE)

14.AC/DC输入

5.测试设置(SETUP)

15.Slave   微型USB接口

6.开始/停止测试(Start/Stop)

16.可视故障探测器(VFL)

7.正在测试(Testing)

17.Masters   USB接口

8.开关(On/Off)

18.OTDR/连续波光源/内置光功率计接口

9.主页面(Home)

19.在线OTDR接口,PON-XGPON功率计接口

10.取消(Cancel)

20.WiFi或蓝牙选项扩展



规格

常规

显示屏

5   英寸电容彩色触摸屏(12.5 厘米)

显示分辨率

800   x 480 WVGA

接口

2个USB 2.0 端口、2019av免费1个微型USB   2.0端口、2019av免费内置蓝牙和WiFi(可,还可提供软件狗)

储存

10,000   OTDR 迹线(典型)

电池

可充电锂聚合物电池,运行时间可长达 20 小时

电源

交流/直流适配器,输入100-250V交流,50-60Hz;最高2.5A,输出12V直流,25W

电气安全

符合 EN60950

尺寸(高 x 宽 x 深)

175   x 138 x 57 毫米(6.9 x 5.4 x 2.24 英寸)

重量(含电池)

约 0.9 千克(1.98 磅)

温度

 工作:

 储存:



–20   至 +50 °C

–20   至 +60 °C

湿度(非冷凝)

95%

OTDR

激光安全等级   (21 CFR)

1

数据点数

最多 256,000 个数据点

显示范围

0.1   千米至 260 千米

采样分辨率

4   厘米

距离精度

±1米±采样分辨率± 1 x 10-5 x距离 不考虑群折射率引起的不确定性

衰减分辨率

0.001   dB

衰减线性

±0.04   dB/dB


SmartOTDR 100A

SmartOTDR 100B

中心波长

1310/1550/1650 nm ±20 nm

1310/1550/1625 nm ±20 nm

RMS 动态范围

37/35/32 dB

40/40/41 dB

脉冲宽度

5 ns至 20 μs

3 ns至 20 μs

事件盲区

1.35

0.9

衰减盲区

4

2.5

分路器衰减盲区

不适用

经过15 dB分路器损耗后为45米

连续波光源

输出功率电平

–3.5 dBm

长期稳定性(8   小时)

±0.05 dB

内置功率计(可。

运行模式

270、2019av免费330、2019av免费1k、2019av免费2k Hz 和 TWINTest

功率电平范围

0 至–55 dBm

校准波长

1310、2019av免费1490、2019av免费1550、2019av免费1625 和 1650 nm

测量精度

±0.5 dB

内置可视故障定位仪(可。

波长

650 nm

发射模式

连续波长,1Hz

激光等级

2 级,依照 EN60825-1 和 FDA21 CFR Part 1040.10 标准

  依照 Telcordia GR-196-CORE。

  激光器工作在 25 °C 时,以 10μs 脉宽测量。

  光纤起点处的外推反向散射电平与 RMS(SNR=1) 噪声电平(使用最大脉冲宽度求 3 分钟均值后)之间的单向差值。

  使用最小脉冲宽度在非饱和反射事件的峰值以下 ±1.5 dB 处测量。

  使用 FC/UPC 类型反射和最短脉冲宽度,在线性回归 ±0.5 dB 处测量。

  ±1 dB。

  光源稳定,预热 20 分钟后。

  在校准波长处和 –30 dBm 处测量。

订货信息

SmartOTDR 配置

部件号

SmartOTDR   滤波1650nm,A系列手持式测试仪,APC连接器

E118FA65-APC

SmartOTDR   滤波1650nm,A系列手持式测试仪,APC连接器,带PON-XGPON   (1490/1550/1578 nm) 功率计

E118FA65PPM-APC

SmartOTDR   1310/1550nm,A系列手持式测试仪,PC或APC连接器

E126A-PC/-APC

SmartOTDR   1310/1550nm及滤波1650nm,A系列手持式测试仪,PC或APC连接器

E138FA65-PC/-APC

SmartOTDR   1310/1550nm,B系列手持式测试仪,PC或APC连接器

E126B-PC/-APC

SmartOTDR   1310/1550nm及滤波1625nm,B系列手持式测试仪,PC或APC连接器*

E136FB-PC/-APC

OTDR   连接器适配器

SC   通用适配器

EUSCADS

FC   通用适配器

EUFCADS

LC   通用适配器

EULCADS

电池

AA   电池组(电池盒+电池)

E10DRYBAT

锂聚合物电池(E136FB 和 E126A)

E10LIPO

配件

带肩带的免提式软质包

E10GLOVE

电容式触摸屏触笔

EHVT-STYLUS

软质大手提箱(可。

E40SCASE1

12   V 车载点烟器适配器(可。

E40LIGHTER

欧盟/美国标准转印度标准 D 类电源适配器(可。

EINDIADPLUG

可选工具及固件应用程序

VFL(带 2.5毫米和 1.25毫米 UPP   适配器)

E10VFL

光功率计选件(端口与OTDR 相同)

E10PM

MP-60A   USB光功率计(带2.5毫米和1.25毫米 UPP适配器)

MP-60A

MP-80A   USB高功率光功率计(带2.5毫米和1.25毫米UPP适配器)

MP-80A

P5000i   数字显微镜套件,附有7个检查适配器

ESDFSCOPE5KI

内置WiFi

E10WIFI

内置蓝牙

E10BLUE

外置WiFi USB 软件狗

E60EWIFI

外置蓝牙 USB 软件狗

E60EBLUE

FTTA-SLM

ESMARTFTTA-100

FTTH-SLM

ESMARTFTTH-100

SLM

ESMARTLINK-100

CABLE-SLM

ESMARTCABL-100

SmartAccess   Anywhere

SAA-100-L2




*仅随 SC OTDR 连接器适配器(EUSCADS)提供。
